„Interlocking panel” kasetes
Privalumai
- Sujungimas suleidimu be matomų tvirtinimų.
- Daug gatavų apdailos priedų.
- Galimybė montuoti horizontaliai arba vertikaliai.
- Sujungimo plotis: 10 arba 20 mm.

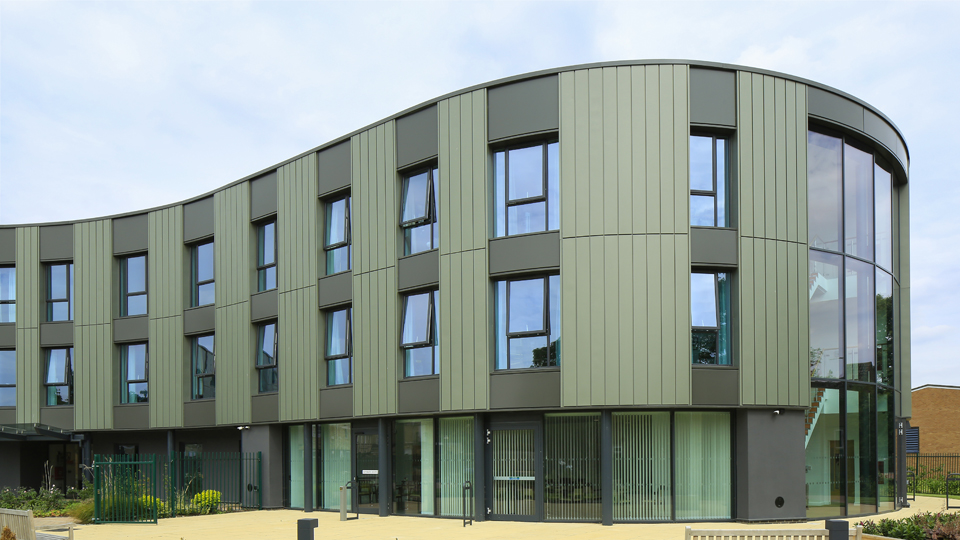

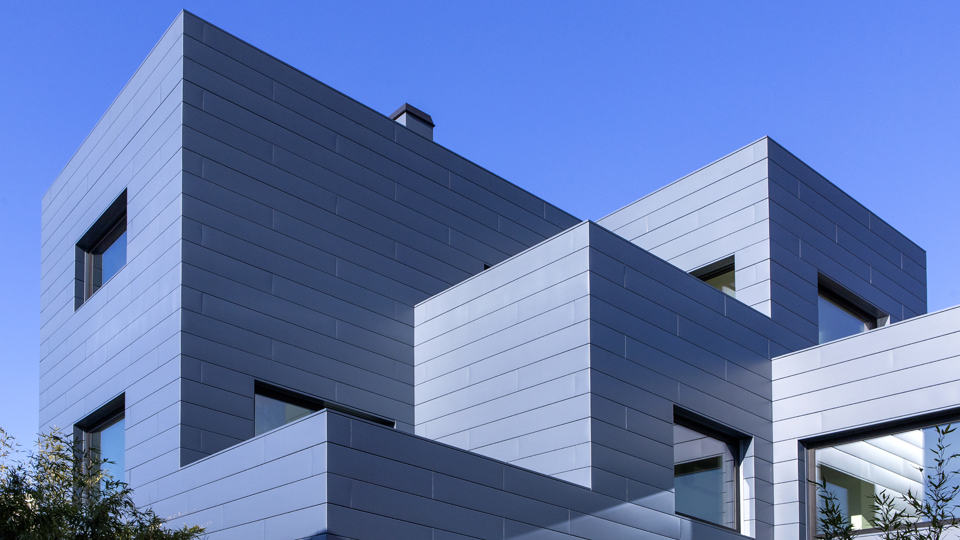

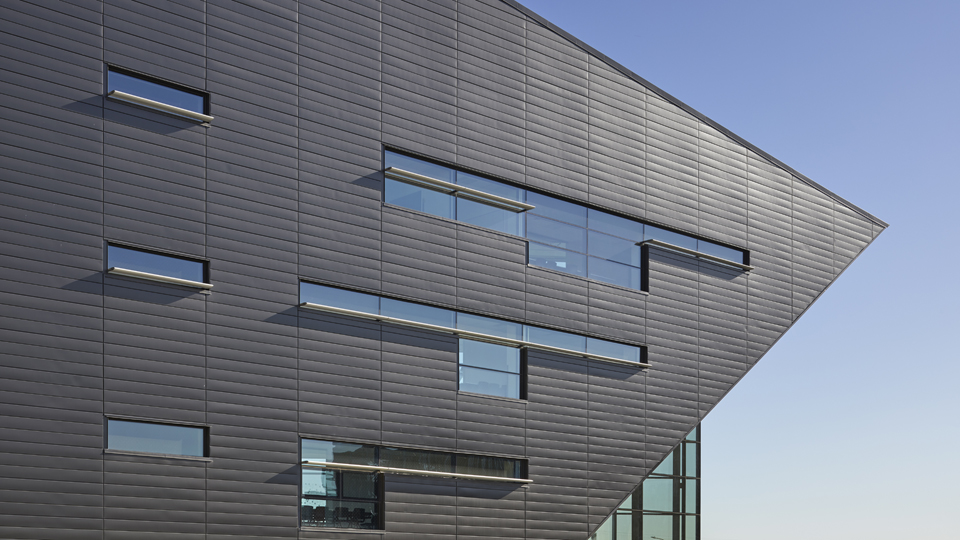

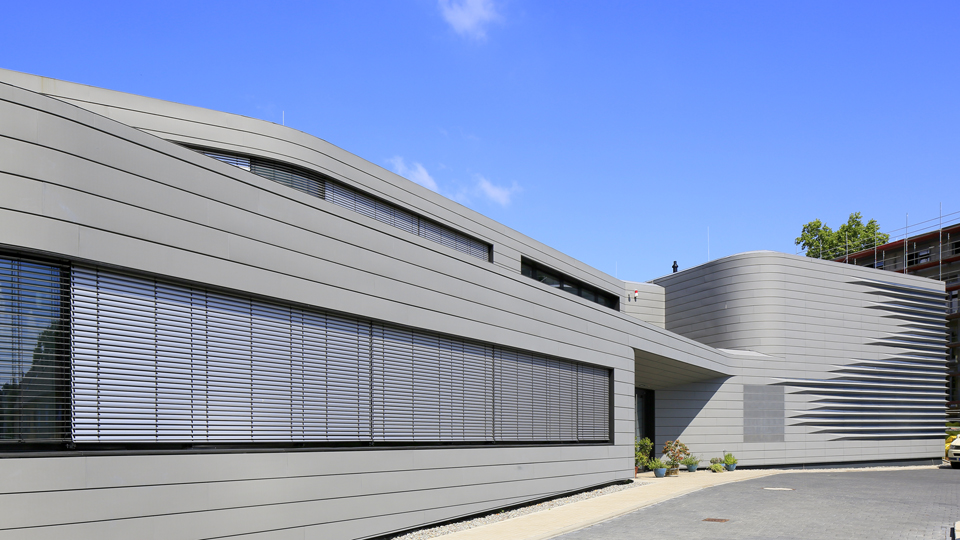

Projektai
Bendra informacija
Fasado sistemą sudaro gatavi lakštai, tvirtinami ant medinio ar metalinio laikančiojo karkaso.
„VMZINC®” tiekiami priedai.
Sistemą sudaro daug apdailos priedų, pvz.:
- išoriniai ir vidiniai kampai
- kraštų sandarinimo detalės, cokoliai
- langų ir durų angų apdailos elementai
- gatavos langų ir durų angų sandarinimo detalės
Naudojimo gairės
Pastato tipas
- Naujas pastatas
- Atnaujinamas pastatas
Vėdinimas
- Montavimas ant medinio arba metalinio laikančiojo karkaso įrengiant vėdinimo tarpą tarp šilumos izoliacijos sluoksnio ir lakštų. Montuojant lakštus vertikaliai, mažiausias vėdinimo tarpas 10 mm, montuojant horizontaliai – 20 mm.
Klimato sąlygos
- Galima naudoti visoje šalyje. Atsižvelgiant į klimato zoną būtina laikytis naudotojo vadove pateiktų nurodymų.
Specialiosios sąlygos
- Klojimas nuo apatinės pusės („apatinėse plokštumose”, pvz. balkono ar erkerio apačioje) laikantis „VMZINC®” nurodymų.
- Vėdinimo sluoksnio oro įleidimo ir išleidimo angų matmenys nustatomi pagal skaičiavimus, atliktus remiantis galiojančiais standartais.
Techniniai duomenys
| Storis | 1 mm |
| Lakštų plotis | 200 mm, 250 mm, 300 mm |
| Svoris (*) kg/m2 | 11,18 kg, 10,40 kg, 9,85 kg |
| Lakštų ilgis | 0,5 m ≤ L ≤ 6 m |
| Sujungimo plotis | 10 lub 20 mm |
| Profilio gylis | 24 mm |
(*) Sistemos svoris 1 m2 be laikančiojo karkaso svorio
Paviršiaus išvaizda:
AZENGAR
PIGMENTO žalia
PIGMENTO ruda
QUARTZ-ZINC
PIGMENTO raudona
ANTHRA-ZINC
PIGMENTO mėlyna
Montavimo etapai
„Interlocking panel” galima montuoti horizontaliai arba vertikaliai. Klojimo krypties pasirinkimas daro įtaką dangos estetiškumui bei sandarinimo techniniams sprendimams. Visus matmenis ir sprendimus reikia iš anksto apskaičiuoti, apibrėžti ir įvertinti pateikiant užsakymą. Lakštai yra montuojami ant metalinio ar medinio laikančiojo karkaso paliekant ne mažesnį kaip 20 mm pločio ištisinį vėdinimo tarpą.
- Lakštai ant fasado montuojami nuo viršaus į apačią horizontaliomis eilėmis, atsižvelgiant į anksčiau apskaičiuotus atstumus (sujungimus).
- Montavimui naudoti gamyklines apkabas iš nerūdijančio plieno, kurios pristatomos kartu su lakštais. Apkabos prie laikančiojo karkaso tvirtinamos savisriegiais.
- Įrengus pirmąją lakštų eilę, kiti lakštai įleidžiami į atitinkamai suformuotą viršutinių lakštų briauną ir tvirtinami prie laikančiojo karkaso apkabomis.
Vertikalusis montavimas:
Montuojant vertikaliai, lakštai yra klojami iš apačios į viršų, atsižvelgiant į anksčiau aprašytą horizontalią kryptį. Paprastai lakštai pradedami kloti nuo vieno iš pastato kampų.
